En İyi Giriş Mikseri Satın Alma Rehberi: Mühendislerin Bilmesi Gereken Her Şey

ne Üstten Girişli Mikser Mühendisler Birini Belirtmeli mi ve Ne Zaman Belirtmeli?

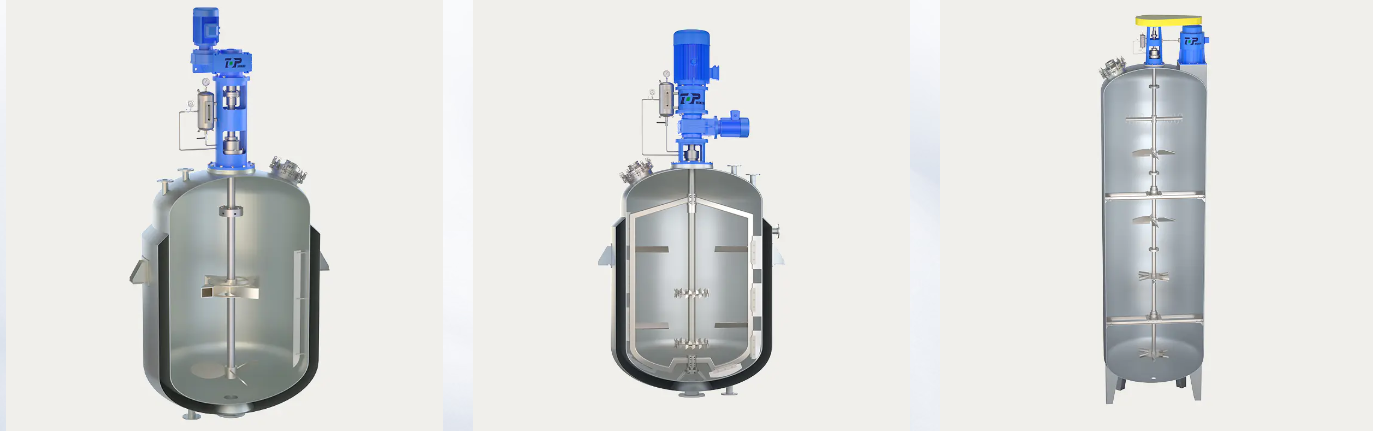

A üstten girişli karıştırıcı, bir tankın veya kabın tepesindeki bir açıklıktan monte edilen bir karıştırıcı düzeneğidir proses akışkanına doğru uzanan dikey bir şaft ve sıvıya batırılmış bir veya daha fazla pervane ile. Tahrik motoru ve dişli redüktörü, tank çatısının üzerinde veya bir destek köprüsü üzerinde bulunur ve şaftı yan veya alttan ziyade yukarıdan döndürür. Pek çok satın alma belgesinde ve mekanik veri sayfasında aynı ekipman üstten beslemeli karıştırıcı olarak etiketlenir; bu terim, pervane aşağıdaki içerikleri karıştırırken malzeme, toz veya katkı maddesi akışlarının genellikle üstten kaba nasıl girdiğini vurgulayan bir terimdir.

Karıştırma konfigürasyonlarını karşılaştıran mühendisler için kısa cevap şudur: üstten girişli mikser genellikle bir tankın birkaç bin litreden fazla depo tuttuğunu, prosesin şaft boyunca birden fazla pervane aşamasını gerektirdiğini, diğer nozüller veya temizleme ekipmanı için tank tabanına tam erişimin gerekli olduğu veya parti döngüsü sırasında akışkan viskozitesi ve katı madde yükünün geniş bir aralıkta değiştiği durumları belirleyen konfigürasyondur. Yandan girişli ve alttan girişli karıştırıcılar, daha dar uygulama pencerelerinde kullanışlı olmayı sürdürüyor ancak üstten girişli ve üstten beslemeli aileler, genel endüstriyel karıştırma, depolama tankı karıştırma ve reaktör karıştırma görevlerinin en büyük payını kapsıyor.

Aşağıdaki bölümlerde mühendislerin bir kimyasal tank, atık su havuzu, gıda karıştırma kabı veya toplu su depolama tankı için üstten girişli mikser spesifikasyonunu tamamlamadan önce genellikle ihtiyaç duyduğu boyutlandırma mantığı, pervane seçimi, malzeme seçimleri, montaj uygulamaları ve bakım planlaması anlatılmaktadır.

Üstten Girişli Mikser, Üstten Beslemeli Mikser ve İlgili Terimlerin Açıklaması

Karıştırma ekipmanı için satın alma evraklarında birbiriyle örtüşen birçok terim kullanılıyor ve bir projeye yeni başlayan mühendisler bazen bunu yapmadıklarında farklı makinelere atıfta bulunduklarını varsayıyorlar. Aşağıdaki tablo terminolojinin mekanik çizimlerde, ihale belgelerinde ve bakım kılavuzlarında yaygın olarak nasıl uygulandığını özetlemektedir.

Uygulamada, bir satın alma mühendisi dört terimin tamamının aynı teklif talebinde neredeyse birbirinin yerine kullanıldığını görecektir. Etiketten daha önemli olan temel mekanik ayrıntıdır: şaft uzunluğu, pervane aşamaları, conta tipi ve montaj flanşı derecesi; bunların tümü aşağıdaki bölümlerde ele alınmaktadır.

Endüstriyel Üstten Girişli Mikser Nasıl Çalışır: Temel Bileşenler

Endüstriyel üstten girişli mikser, hemen hemen her boyut ve uygulamada tekrarlanan küçük bir bileşen grubundan yapılmıştır. Her parçayı anlamak, mühendislerin mekanik veri sayfasını hızlı bir şekilde okumasına ve süreç gereksinimleri ile önerilen donanım arasındaki uyumsuzlukları tespit etmesine yardımcı olur.

Motor ve Dişli Redüktörü

Motor dönme gücü sağlar ve proses karıştırma genellikle standart bir motorun ürettiğinden çok daha düşük şaft hızı gerektirdiğinden, bir dişli redüktörü torku artırırken hızı azaltır. Redüktör seçimi tüm montajdaki en önemli kararlardan biridir çünkü viskoz veya katı madde yüklü bir sıvıyı hareket ettiren ham beygir gücü değil torktur.

Mikser Mili ve Kaplin

Şaft, torku redüktörden tankın üst kısmına doğru sıvının içine taşır. Şaft uzunluğu, çapı ve destek yataklarının sayısı, sıvı derinliğine ve yük altındaki şaftın doğal salınım frekansına bağlıdır. Yüksek tanklardaki uzun şaftlar, çalışma hızına yakın rezonansı önlemek için genellikle orta derecede sabit bir yatağa ihtiyaç duyar.

Pervane Konfigürasyonları

Pervane seçimi, karıştırma hedefine ve akışkan reolojisine bağlıdır. Yaygın türler şunları içerir:

• Genel karıştırma ve orta düzeyde katı madde süspansiyonu için eğimli kanatlı türbinler
• Düşük ila orta viskoziteli sıvılarda enerji verimli toplu akış için hidrofoil çarklar
• Gaz dağıtımı ve daha yüksek kesme görevleri için düz kanatlı veya Rushton tarzı türbinler
• Sıvının duvardan zar zor uzaklaştığı yüksek viskoziteli tank mikseri hizmeti için ankraj ve sarmal şerit çarklar

Montaj Flanşı ve Salmastra

Montaj flanşı, mikserin tüm ağırlığını ve bükülme momentini tank yapısına aktarır, dolayısıyla flanş değeri ve cıvata modeli hem mikser yüküne hem de tank çatı tasarımına uygun olmalıdır. Basit bir dudaklı conta, bir salmastra kutusu veya bir mekanik salmastra olsun, salmastra, proses sıvısını muhafaza eder ve dışarıdaki kirliliği açık tanklardan uzak tutar.

Sağ Üstten Girişli Mikserin Seçilmesi: Temel Mühendislik Parametreleri

Bir mühendis, fiyat teklifi talep etmeden önce genellikle süreç parametrelerinin kısa bir listesini toplar. Tank geometrisi, akışkan viskozitesi, özgül ağırlık ve katı madde içeriği, üstten girişli bir mikserin sağlaması gereken torku ve gücü birlikte belirler. ve bunlardan herhangi birinin atlanması, küçük boyutlu veya büyük boyutlu bir makine üretme eğilimindedir.

Tank hacmi büyüdükçe gerekli motor gücü de onunla birlikte artar, ancak bu düz bir çizgide olmaz çünkü daha büyük kaplar genellikle daha düşük şaft hızında ve orantılı olarak daha yüksek torkla çalışır. Aşağıdaki tablo, mühendislerin tank hacmine göre üstten girişli bir mikser veya üstten beslemeli bir mikserin kapsamını belirlerken referans aldığı tipik motor güç bantlarını göstermektedir.

Şekil 1: Üstten girişli mikser motor gücünün tank hacmine göre genel referans bantları. Gerçek güç viskoziteye, özgül ağırlığa ve pervane seçimine bağlıdır.

Yüksek Viskoziteli Tank Mikseri için Karıştırma Hızının Sıvı Viskozitesiyle Eşleştirilmesi

Şaft hızı ve akışkan viskozitesi zıt yönlerde hareket eder. İnce, suya benzer akışkanlar nispeten yüksek RPM'de etkili bir şekilde harmanlanabilirken, kalın macunlar ve bulamaçlar, aktarma organlarının durmasını veya şaftın aşırı yüklenmesini önlemek için düşük RPM'de önemli ölçüde daha fazla torkla çalışan yüksek viskoziteli bir tank karıştırıcısına ihtiyaç duyar. Viskoz bir sıvının çok hızlı çalıştırılması, enerji israfına neden olur ve karışım kalitesini iyileştirmeden kesme gerilimini artırır; ince bir sıvının çok yavaş çalıştırılması ise toplu döngü süresini hiçbir fayda sağlamadan uzatır.

Şekil 2: Viskozite arttıkça hız genellikle düşer, bu nedenle kalın sıvılar için sınırlayıcı tasarım faktörü hız değil tork haline gelir.

Karıştırma mühendisliği uygulamasında bu ilişkiyi iki boyutsuz sayı yönlendirir: eylemsizlik kuvvetini tanktaki viskoz kuvvetle karşılaştıran karıştırma Reynolds sayısı ve pervane geometrisini belirli bir hızda çekilen güce bağlayan güç sayısı. Akış, düşük Reynolds sayılarında laminer kalma eğilimindedir; bu, tank duvarına yakın çalışan sarmal bir şerit veya çapa çarkının, aksi takdirde durgun bölgelere dokunulmayacak olan küçük, yüksek hızlı bir türbinden çok daha etkili olacağı anlamına gelir.

Üstten Girişli ve Üstten Beslemeli Mikserlerin Endüstri Uygulamaları

Üstten girişli ve üstten beslemeli karıştırıcılar, çok çeşitli proses endüstrilerinde karşımıza çıkar. Temel montaj konfigürasyonu aynı kalsa da spesifik pervane, conta ve malzeme seçimi bir uygulamadan diğerine değişir.

Kimyasal Tank Karıştırma için Üstten Girişli Mikser

Kimyasal işlemede, kimyasal tank görevi için üstten girişli bir karıştırıcı tipik olarak reaktif harmanlama, pH ayarlama tankları ve reaksiyon kaplarını işler. Birçok kimyasal akışı standart karbon çeliğiyle ıslatılmış parçalara karşı agresif olduğundan, korozyon direnci ve sızdırmazlık bütünlüğü burada ham güçten daha önemli olma eğilimindedir.

Atıksu Arıtımı için Üstten Girişli Mikser

Atık su arıtımı için üstten girişli bir karıştırıcı genellikle arıtma tesislerindeki dengeleme havuzlarına, nötrleştirme tanklarına ve kimyasal dozaj tanklarına kurulur. Bu üniteler genellikle sürekli olarak çalışır, dolayısıyla sürekli çalışma koşullarında rulman ve conta dayanıklılığı merkezi bir seçim faktörü haline gelir.

Çamur Karıştırma için Üstten Girişli Mikser

Anaerobik çürütücüler ve yoğunlaştırma tankları, katı maddeleri askıda tutmak ve tabakalaşmayı önlemek amacıyla çamurun karıştırılması için üstten girişli bir karıştırıcıya güvenir. Çamur servisi genellikle orta viskoziteyi aşındırıcı katılarla birleştirerek sağlam pervane kaplamalarını ve daha geniş şaft açıklıklarını tercih eder.

Su Deposu Depolama için Üstten Girişli Mikser

İçme suyu ve proses suyu depolama tesisleri, esas olarak termal katmanlaşmayı önlemek ve dezenfektan kalıntısının depolanan hacim boyunca eşit şekilde dağıtılmasını sağlamak amacıyla su deposu uygulamaları için üstten girişli bir karıştırıcı kullanır. Sıvının kendisi su viskozitesine yakın olduğundan buradaki güç gereksinimleri genellikle mütevazıdır.

Gıda İşleme için Üstten Girişli Mikser

Gıda işlemeye yönelik üstten girişli bir karıştırıcı, genellikle hijyenik tasarıma, pürüzsüz iç yüzeylere ve sık yıkama döngülerini tolere edebilen malzemelere öncelik verir. Bu sektörde ham karışım yoğunluğu kadar parti tutarlılığı ve yumuşak kesme kontrolü de önemlidir.

Malzeme ve Muhafaza Seçimi: Paslanmaz Çelik ve Patlamaya Dayanıklı Seçenekler

Paslanmaz Çelik Üstten Girişli Mikser

Paslanmaz çelik üstten girişli mikser genellikle proses sıvısının aşındırıcı, tuzlu olduğu veya hijyenik bir yüzey kaplaması gerektirdiği durumlarda belirtilir. Yiyecek ve içecek, farmasötik ara ürünler ve ince kimyasal işleme hatları, yüzey bozulması olmadan sık sık yıkama ve yerinde temizleme döngülerini tolere edebildikleri için paslanmaz ıslak parçalara yönelirler.

Patlamaya Dayanıklı Üstten Girişli Mikser

Patlamaya dayanıklı üstten girişli bir mikser, mikser yanıcı solventler, yanıcı toz veya diğer tehlikeli atmosferlerin kullanıldığı bir alanda çalışırken potansiyel ateşleme kaynaklarını içerecek şekilde tasarlanmış sızdırmaz ve dereceli bir motor muhafazası kullanır. Bu projeler üzerinde çalışan mühendisler genellikle muhafaza tipinin motor şasi boyutunu ve montaj düzenlemesini etkilemesi nedeniyle muhafaza seçimini tasarım aşamasının başlarında tesisin alan sınıflandırma çalışmasıyla koordine eder.

Montaj Türlerinin Karşılaştırılması: Üst Giriş, Yan Giriş ve Alt Giriş Mikserleri

Montaj türleri arasında seçim yapmak, karıştırma sistemi yerleşiminde ilk kararlardan biridir. Endüstriyel üstten girişli mikser genellikle tank boyutları ve proses görevleri açısından en geniş esnekliği sunar; bu nedenle çoğu ağır hizmet tipi endüstriyel mikser spesifikasyonları için varsayılan seçim olarak kalır, ancak yandan giriş ve alttan giriş konfigürasyonları bazı tesislerde belirli yerleşimlere daha iyi uyum sağlar.

Şekil 3: Sabit bir standart yerine genel bir beş puanlık mühendislik referans ölçeğine göre puanlanan beş pratik faktör arasındaki göreceli karşılaştırma.

Yandan girişli karıştırıcılar, üstten giriş şaftının pratik olmayan bir şekilde uzun olmasının gerektiği çok büyük açık tanklara uyabilir ve alttan girişli karıştırıcılar bazen dar tavan boşluğu durumlarına uyar. Buna rağmen, tahrik bileşenleri sıvı hattının üzerinde kaldığından ve kabı boşaltmadan ulaşılabilir olduğundan, bakım erişimi ve sızdırmazlık güvenilirliği karıştırma performansıyla birlikte tartıldığında, üste monteli bir karıştırıcı düzenlemesi genellikle kazanır.

Üstten Monteli Mikserler için Bakım Planlaması ve Güvenilirlik

Üstten monteli bir mikserin güvenilirlik planlaması genellikle üç aşınma noktasına odaklanır: salmastra, dişli redüktör yağlaması ve pervane bağlantı donanımı. Mühür durumu genellikle planlı bir inceleme sırasında kontrol edilecek ilk şeydir Çünkü bozulan bir conta genellikle herhangi bir aktarma organı belirtisi ortaya çıkmadan çok önce montaj flanşı çevresinde sıvı sızıntısı olarak ortaya çıkar.

Şekil 4: Pratikte görev döngüsü, sıvı aşındırıcılığı ve sürekli ve aralıklı çalışmaya göre ayarlanan genel muayene aralığı referans noktaları.

Atık su veya çamur hizmetinde sürekli çalışma, aralıklı toplu tanklarla karşılaştırıldığında bu aralıkları kısaltma eğilimindedir ve aşındırıcı katı içeriği, montaj türünden bağımsız olarak pervane ve şaft kaplamasının aşınmasını hızlandırır. Titreşim eğilimlerinin ve dişli kutusu yağı durumunun zaman içinde kaydedilmesi, conta veya rulman gerçekten arızalanmadan çok önce erken uyarı sağlar.

Ağır Hizmet Endüstriyel Mikser Sistemleri için Kurulum Talimatları

Kurulum kalitesi, herhangi bir ağır hizmet tipi endüstriyel mikserin uzun vadeli güvenilirliği üzerinde doğrudan bir etkiye sahiptir ve çoğu saha sorunu, devreye alma sırasında aşağıdaki adımlardan birinin aceleye getirilmesinden veya atlanmasından kaynaklanmaktadır.

1. Tank çatısının veya destek yapısının, yalnızca mikserin kuru ağırlığını değil, tam statik ağırlığı artı çalışma sırasında oluşan bükülme momentini taşıyabildiğini doğrulayın.
2. Yük altında yanlış hizalamanın sonradan düzeltilmesi çok daha zor olduğundan, kap doldurulmadan önce dişli redüktör çıkışı ile karıştırıcı mil kaplini arasındaki mil hizalamasını doğrulayın.
3. Özellikle iç bölmeleri veya bobinleri olan kaplarda, pervanenin tank duvarından ve tabanından çekme toleransına göre açıklığını kontrol edin.
4. Flanş çevresinde tek geçişte sıkmak yerine, tüm montaj flanşı cıvatalarını belirtilen sıraya ve değere göre sıkın.
5. Dönüş yönünü doğrulamak için bir ilk yüksüz test çalıştırın ve proses sıvısını eklemeden önce şaft kırbaçını kontrol edin.
6. Mikser normal proses koşulları altında çalıştığında temel titreşimi ve akım çekiş okumalarını kaydedin; çünkü bu sayılar gelecekteki bakım kontrolleri için referans noktası olacaktır.

Yapısal destek, daha hafif bir karıştırıcı için tasarlanan veya hiç karıştırıcı bulunmayan mevcut bir tank çatısının, daha büyük bir üst karıştırıcının güvenli bir şekilde monte edilebilmesinden önce takviyeye ihtiyaç duyabileceği yenileme projelerinde özel ilgiyi hak eder.

Üst Giriş Mikser Üreticisi ile Çalışmak

Üst düzey bir mikser üreticisinin seçilmesi, bir veri sayfasını bir proses gereksinimiyle karşılaştırmaktan daha fazlasını içerir. Spesifikasyon aşamasındaki mühendislik desteği, standart dışı tank geometrisini modelleme yeteneği ve birden fazla endüstrideki uygulama deneyimine erişim, nihai ekipmanın sahaya ulaştığında ne kadar iyi performans göstereceğini şekillendirir.

Wuxi Top Mixer Equipment Co., Ltd., sıvı, toz ve bulamaç karıştırma ekipmanlarını kapsayan özel bir mühendislik ekibine sahip endüstriyel karıştırıcı üreticisinin bir örneğidir. Üretim üssü Yangtze Nehri Deltası sanayi bölgesindeki Wuxi'de 2003 yılında kurulan şirket, toz ve bulamaç karıştırma, biyokütle enerjisi ve çevre koruma, gıda ve farmasötik ara işleme ve ince kimyasal karıştırma dahil olmak üzere çeşitli uygulama bölümlerinde çalışmalarını organize ediyor. Pervane geometrisi, conta tipi ve malzeme seçimi, gıda harmanlama tankı ile ince kimyasal reaktör arasında önemli ölçüde farklılık gösterdiğinden, bu tür bölünmüş yapı, geniş bir müşteri tabanına hizmet veren üreticiler arasında yaygındır.

Mühendisler üst girişli bir mikser üreticisini değerlendirirken, konuşmanın başında birkaç pratik soru ortaya çıkıyor: Üretici kritik hızı standart dışı bir tank yüksekliği için modelleyebilir mi, alışılmadık bir akışkan kimyasına uygun pervane malzemeleri tedarik edebilir mi ve ünite kurulduktan sonra devreye alma ve sorun gidermeyi destekleyebilir mi? Kimya, su arıtma, gıda ve biyokütle sektörlerinde deneyimi olan üreticiler genellikle bu sorulara tek bir katalog konfigürasyonuyla çalışan bir tedarikçiden daha geniş bir referans çerçevesi getirir.

Sıkça Sorulan Sorular

• S1: Üstten girişli mikser nedir?

  C: Motor ve redüktör tankın üzerinde kalırken şaft ve pervanenin proses akışkanına doğru aşağıya doğru uzandığı, tankın üst kısmına monte edilen bir karıştırıcıdır.

• S2: Üstten girişli mikser nasıl çalışır?

  C: Motor, içeriği karıştırmak veya askıya almak için tankın içinde akış modelleri oluşturan bir veya daha fazla pervaneye bağlı dikey bir şaftı döndürerek hızı düşüren ve torku yükselten bir dişli redüktörünü çalıştırır.

• S3: Üstten beslemeli karıştırıcı nedir?

  C: Bu terim, pervane karışımı karıştırırken toz, katkı maddesi veya sıvı akışlarının yukarıdan kaba beslenmesini içerdiğinde sıklıkla kullanılan aynı üstten monteli konfigürasyonu tanımlar.

• S4: Endüstriyel karıştırıcı nedir?

  C: Bir proses partisi boyunca sıvıları karıştırmak, katıları askıya almak veya tekdüze sıcaklık ve bileşimi korumak için bir tank veya kap içinde hareket yaratan ekipmanlar için genel bir terimdir.

• S5: Tank çalkalaması nedir?

  C: Tank çalkalaması, karıştırma, süspansiyon, ısı transferi veya reaksiyon homojenliği elde etmek için, tipik olarak dönen bir pervane aracılığıyla, bir kap içinde akış oluşturmaya yönelik mekanik işlemi ifade eder.

• S6: Tankım için doğru üstten girişli mikseri nasıl seçerim?

  C: Tank geometrisi, sıvı viskozitesi, özgül ağırlık ve katı içeriğiyle başlayın, ardından motor gücü ve conta konfigürasyonunu seçmeden önce tork ve pervane tipini bu parametrelerle eşleştirin.

• S7: Üstten girişli mikser ile yandan girişli mikser arasındaki fark nedir?

  C: Üstten girişli bir karıştırıcı, sürücü sıvı hattının üzerinde olacak şekilde tankın üstüne monte edilirken yandan girişli bir karıştırıcı, bazı büyük açık tank düzenlerine uygun olarak tank duvarının altına tabana yakın bir yere monte edilir.

• S8: Üstten girişli bir mikser yüksek viskoziteli sıvıları işleyebilir mi?

  C: Evet, çapa veya sarmal şerit tasarımı gibi doğru pervane ve düşük hız ve yüksek tork için boyutlandırılmış bir dişli redüktörüyle, yüksek viskoziteli bir tank karıştırıcı konfigürasyonu, kalın sıvıları etkili bir şekilde işleyebilir.

• S9: Hangi endüstriler üst giriş mikserlerini kullanıyor?

  C: Kimyasal işleme, atık su arıtma, çamur çürütme, su depolama, yiyecek ve içecek işleme ve biyokütle enerjisi tesislerinin tümü genellikle üstten girişli ve üstten beslemeli karıştırıcılar kullanır.

• S10: Üstten girişli miksere ne sıklıkta bakım yapılmalıdır?

  C: Muayene aralıkları görev döngüsüne ve sıvının aşındırıcılığına göre değişir, ancak birçok sürekli çalışan ünite, birincil kontrol noktaları olarak conta ve dişli kutusu yağı durumuyla birlikte kabaca altı ila on iki aylık bir döngüde kontrol edilir.

• S11: Üst düzey bir mikser üreticisi özel tasarımlar sunuyor mu?

  C: Wuxi Top Mixer Equipment Co., Ltd. dahil olmak üzere pek çok üretici, standart dışı tank geometrisini modellemek ve spesifik prosese göre şaft uzunluğunu, pervane tipini ve conta konfigürasyonunu ayarlamak için mühendislerle birlikte çalışır.

• S12: Üstten monteli karıştırıcıda dişli redüktörünün rolü nedir?

  C: Dişli redüktörü, motor hızını, çoğu karıştırma görevinin gerektirdiği daha düşük şaft hızına ve daha yüksek torka dönüştürür ve derecesi, karıştırıcının servis sırasında ne kadar yükü kaldırabileceğini büyük ölçüde belirler.
