Yandan Girişli Mikser Nedir ve Endüstriyel Tanklarda Nasıl Çalışır?- Jiangsu Top Intelligent Technology Co., Ltd

Yandan Girişli Mikser Nedir ve Endüstriyel Tanklarda Nasıl Çalışır?

▎ Doğrudan Cevap: Yvean Girişli Mikser Nedir?

A yandan girişli karıştırıcı bir tankın veya kabın yan duvarından tabana yakın bir yere yatay olarak monte edilen endüstriyel bir karıştırma cihazıdır. Birincil işlevi, tam hacimli sirkülasyonu sağlayan, katıların çökelmesini önleyen ve büyük depolama tanklarında (tipik olarak depolardan) sıcaklık eşitliğini koruyan güçlü bir yatay sıvı jeti oluşturmaktır. 100 m³'den 200.000 m³'e kadar .

yandan girişli karıştırıcı working principle yüksek verimli bir pervaneye (çoğunlukla hidrofoil veya pervane tipi) sahip bir şaftı çalıştıran, harici olarak monte edilmiş bir motorun etrafında döner. Pervane, tank tabanını süpüren, katı maddeleri askıya alan ve ölü bölgeleri ortadan kaldıran eksenel veya karışık akış modeli oluşturur. Üstten girişli karıştırıcıların aksine, yandan girişli tasarımlar kompakt, enerji tasarruflu ve depoyu boşaltmadan servis yapılabilir — ham petrol terminalleri, kimyasal depolama, atık su arıtma ve biyoyakıt tesisleri için onları tercih edilen seçenek haline getiriyor.

100–200 bin

m³ tank aralığı

0,75–90

kW motor gücü

%15–20

enerji tasarrufu

▎ Yandan Girişli Mikser Çalışma Prensibi - Sıvıyı Nasıl Hareket Ettirir

yandan girişli mikser çalışma prensibi tankın içinde sürekli, enerji açısından verimli bir sirkülasyon döngüsü oluşturan beş ardışık aşamaya ayrılabilir.

Motor şaftı tahrik eder — Harici bir motor (0,75–90 kW), duvara monte edilmiş bir ağızdan tanka giren yatay şaftı döndürür.
Pervane eksenel jet üretir — Hidrofoil veya deniz pervanesi çarkı, dönme enerjisini yüksek hızlı eksenel akış jetine dönüştürür.
Jet tank zeminini süpürüyor — Dibe yakın monte edilen (genellikle 10°-15° aşağıya doğru açılı) jet, tortu birikimini önler ve katıları askıda tutar.
Tam hacimli dolaşım — Jet tank boyunca ilerler, karşı duvar boyunca yükselir ve üst kısım boyunca geri dönerek tüm içeriği homojenleştiren toroidal bir akış modeli oluşturur.
Sürekli hareket ölü bölgeleri ortadan kaldırır — CFD için optimize edilmiş karıştırıcı yerleşimi, sabit sıcaklık, yoğunluk ve kompozisyonu koruyarak durgun alanların olmamasını sağlar.

Akış Dağıtımı: Yan Giriş ve Statik Tank

▎ Neden Yandan Girişli Mikser Seçmelisiniz? — Temel Avantajlar

Enerji Verimliliği

SABER 4 bıçaklı pervaneler gibi tescilli pervaneler %15–20 energy savings geleneksel tasarımların ötesinde. Saha performans testleri onaylandı Yıllık enerji maliyetinde %16 azalma 5.000 m³ ham petrol tanklarında.

Drenajsız Bakım

Tank kapatma cihazları ve kartuş contaları, Depo doluyken conta ve yatağın değiştirilmesi . Rutin servis için kesinti süresi 2 saatin altına indirilir.

Yerden Tasarruf Sağlayan Tasarım

Kompakt yandan girişli mikserler uygundur ince duvarlı tanklar ve kapalı alanlar üst giriş ünitelerinin kurulamadığı yerler. Yapısal takviye veya üstten açıklık gerekmez.

Üstün Tortu Kontrolü

Sürekli yatay süpürme önler BS&W (taban çökeltisi ve su) birikmesi Pahalı tank temizleme işlemlerini ortadan kaldırır ve çalışma hacmini maksimuma çıkarır.

▎ Performans Verileri — Rakamlarla Yandan Girişli Mikser

yandan girişli mikser çalışma prensibi ölçülebilir performans ölçütlerine dönüşür. Aşağıda sektör CFD çalışmalarından ve saha raporlarından alınan önemli veri noktaları bulunmaktadır.

Güç Tüketimi Karşılaştırması (Göreceli Birimler)

Tablo 1 — Endüstriyel aralıklarda tipik yandan girişli mikser özellikleri
Parametre	Küçük / Kompakt	Orta Hizmet	Ağır Hizmet
Motor Gücü	0,75 – 5,5kW	1,5 – 15kW	4 – 90 kW
Tank Kapasitesi	5.000 m³'e kadar	20.000 m³'e kadar	200.000 m³'e kadar
Pervane Çapı	200 – 400mm	400 – 600mm	1.200 mm'ye kadar
Maksimum Sıcaklık	100 °C	150 °C	250°C

▎ Endüstriyel Uygulamalar — Yandan Girişli Mikserlerin Excel olduğu Yerler

yandan girişli mikser çalışma prensibi özellikle büyük hacimli, düşük ila orta viskoziteli sıvılar için etkili kılar. Anahtar endüstriler şunları içerir:

Petrol ve Gaz — Ham petrol depolama, BS&W kontrolü, zımparalamayı önleme
Kimyasal İşleme — Homojenleştirme, karıştırma, sıcaklık eşitliği
Su ve Atık Su Arıtma — Çamur süspansiyonu, aerobik çürütme
Biyoyakıtlar ve Yenilenebilir Yağlar — Katkı maddesi hazırlama, depolama homojenizasyonu
Gıda ve Yemeklik Yağlar — Kristalleşmenin önlenmesi, tutarlılığın sağlanması

Küresel Yandan Girişli Mikser Pazarı Büyümesi (Milyar ABD Doları)

▎ CFD için Optimize Edilmiş Tasarım — Hassas Mühendislik

Çağdaş yandan girişli karıştırıcı seçim, akış modellerini tahmin etmek, pervane yerleşimini optimize etmek ve üretim öncesinde performansı doğrulamak için Hesaplamalı Akışkanlar Dinamiğine (CFD) dayanır. CFD simülasyonları aşağıdaki gibi değişkenleri analiz eder:

Karıştırıcı giriş açısı (tipik olarak 0°–45°)
Pervane tipi ve çapı
Tank geometrisi ve sıvı yüksekliğinin çapına oranı
Sıvı viskozitesi ve yoğunluğu

Yandan Girişli Mikser — Performans Radarı

▎ Sağ Taraftan Giriş Mikseri Nasıl Seçilir

Doğruyu seçmek endüstriyel yandan girişli karıştırıcı beş temel parametrenin değerlendirilmesini gerektirir:

Tank hacmi ve geometrisi — 100 m³'ten 200.000 m³'e kadar
Sıvı viskozitesi — Düşük ila orta (~5.000 cP'ye kadar)
Karıştırma hedefi — Katı madde süspansiyonu, harmanlama, ısı transferi veya BS&W kontrolü
Kurulum kısıtlamaları — Duvar kalınlığı, erişim alanı, yüzer tavan
Bakım stratejisi — Tahliye etmeden contanın değiştirilmesi ihtiyacı

Tablo 2 – Uygulamaya göre yandan girişli mikser seçim matrisi
Başvuru	Önerilen Tür	Temel Özellik
Ham petrol depolama	Ağır hizmet tipi döner	BS&W süspansiyonu
Kimyasal karıştırma	Sabit açılı pervane	Homojenlik
Atık su arıtma	Kompakt SRMix	Yer tasarrufu sağlayan
Biyoyakıt depolama	Kayış tahrikli STM	Düşük kesme

▎ Bakım ve Güvenilirlik — Uzun Süre Dayanacak Şekilde Tasarlandı

60 bin

saat L-10 rulman ömrü

%100

tam tank contasının değiştirilmesi mümkün

%15–20

enerji tasarrufu with SABRE impeller

Yan giriş karıştırıcısı güvenilirlik, korozyonu ortadan kaldıran paslanmaz çelik miller, sızıntıyı önleyen kartuşlu mekanik contalar ve dolu tank koşullarında güvenli bakıma olanak tanıyan tank kapatma mekanizmalarıyla daha da artırılmıştır.

▎ Sıkça Sorulan Sorular

S1 — Yandan girişli karıştırıcı ne için kullanılır?

Özellikle yağ, kimyasal ve atık su uygulamalarında büyük depolama tanklarında harmanlama, homojenleştirme, katı madde süspansiyonu ve sıcaklık eşitliği için kullanılır.

S2 — Yandan girişli mikser ne kadar derinde çalışabilir?

Derinlik mikserin kendisi tarafından değil, tanktaki sıvı seviyesi tarafından belirlenir. Yandan girişli karıştırıcılar tabana yakın monte edilir ve sıvı yüksekliği 20 metreyi aşan tanklarda çalışabilir.

S3 — Karıştırıcı ile karıştırıcı arasındaki fark nedir?

terms are often used interchangeably. In industrial contexts, "mixer" typically refers to the complete assembly (motor, shaft, impeller), while "agitator" emphasizes the impeller's action on the fluid.

S4 — Yandan girişli bir mikserin ne kadar güce ihtiyacı vardır?

Motor gücü aralıkları 0,75kW kadar kompakt modeller için 90 kW ağır endüstriyel uygulamalar için.

S5 — Yandan girişli karıştırıcılar farklı tanklar için özelleştirilebilir mi?

Evet. Yan giriş mixer manufacturers özel pervane çapları, şaft uzunlukları, motor güçleri ve malzemeler (304L, 316L paslanmaz çelik) sunar.

S6 — Yandan girişli mikser bileşenleri için hangi malzemeler kullanılıyor?

Islanan parçalar genellikle 304L veya 316L paslanmaz çelik . Şaftlar korozyona karşı dayanıklılık için paslanmaz çeliktir. Karbon çeliği seçenekleri de mevcuttur.

▎ WUXI TOP MIXER Hakkında — Güvenilir Yandan Girişli Mikser Üreticiniz

WUXI ÜST MİKSER EKİPMANLARI CO., LTD. 2003 yılında kurulan profesyonel bir firmadır. yandan girişli karıştırıcı manufacturer and supplier Merkezi Çin'in Wuxi şehrinde, Yangtze Nehri Deltası ekonomik bölgesinde yer alıyor. Sıvı, toz ve bulamaç karıştırma ekipmanları Ar-Ge, tasarım ve üretiminde uzmanlaşmış teknik bir şirket olarak TOP MIXER, dünya çapındaki endüstrilere hizmet vermektedir. endüstriyel yandan girişli karıştırıcıs depolama tankları, büyük tanklar ve proses kapları için.

company operates four dedicated divisions: Toz Bulamacı , Biyokütle Enerjisi ve Çevre Koruma , Gıda ve İlaç ve İnce Kimyasal Karıştırma . ISO9001 sertifikası ve 5S yönetimi ile TOP MIXER şunları sağlar: yandan girişli tank karıştırıcıları and yatay yandan girişli karıştırıcılar güvenilir, ekonomik ve zorlu endüstriyel ortamlara uygun.

PetroÇin Sinopek Dow Kimyasal Coca-Cola Samsung Baosçelik Johnson & Johnson

Ürünler ABD, Rusya, Avrupa, Güneydoğu Asya ve 30 Çin eyaletine ihraç ediliyor

İlgili Ürünler

TOPC004 Açısı Ayarlanabilir Yandan Girişli Mikser
Açısı ayarlanabilir yan karıştırıcılar çeşitli endüstrilerdeki sıvı, katı-sıvı ve diğer malzemelerin reaksiyonu, karıştırılması ve depolanması için uygundur. Biyogaz, petrokimya, çevre koruma ve diğer endüstriler, özellikle büyük depolama tankları (su toplama tankları) için uygundur. Salınım milinin yapısı esas olarak karıştırıcının aralıklı olarak ayarlanması gereken durumlarda, özellikle büyük depolama tanklarında ve karıştırıcının çatlamasında kullanılır. Aynı güç tüketimiyle kör noktaları önlemek için daha geniş bir karıştırma aralığı elde edilebilir. Depolama tankının orta ve alt kısmına monte edildiğinde asıl işlevi askıda tutmak ve dağıtmak ve bir sirkülasyon oluşturmaktır. Su tankının üst kısmına monte edildiğinde asıl işlevi dolaşımı güçlendirmek ve yüzen su katmanlarını önlemektir. Bu karıştırıcı serisi, karıştırıcının asılı kalmasını önleyen bir cihaz ve bir sızıntı göstergesi ile donatılabilir.
Explore More
TOPA004 Mekanik Salmastralı Üstten Girişli Mikserin Online Değişimi
Top'un uzun yıllara dayanan deneyimine ve benzersiz teknolojisine dayanarak, DF mikserimizde ileri ölçüm ve analiz teknolojisinin uygulanması kullanılmaktadır. ● Top DL mikserler 0.37KW'dan 45KW'a kadar dikey karıştırma sağlayabilir. Ürünlerin yüksek güvenilirliğini sağlamak için tüm ürünler Üst Mühendisler tarafından sıkı bir şekilde denetlenmiştir. ● Mekanik yapısı basit ve kompakttır; kullanımı, bakımı ve onarımı kolaydır ve her şey kullanıcının düşüncesine açıktır. ● Orijinal pervane formu basma hacmini önemli ölçüde arttırır. ● Farklı malzeme ve çalışma koşullarını karşılamak için çeşitli conta türlerini çevrimiçi olarak değiştirin ● Motorun ilk sabitlenmesi titreşimi önemli ölçüde azaltır. ● Isı direnci, dayanıklılık ve düşük gürültü özelliklerine sahip, yüksek verimli, sert dişli dişli şanzıman. ● Sabit bilyalı rulman sistemi. Yağlama gerektirmeden uzun süreli kullanım sağlayın.
Explore More
TOPA002 Yüksek Viskoziteli Çerçeve Üstten Girişli Mikser
Top'un benzersiz teknolojiye ilişkin uzun yıllara dayanan deneyimine ve gelişmiş ölçüm ve analiz teknolojisinin uygulanmasına dayanarak, iyi karıştırma efektlerine sahip yüksek verimli çarklar tasarladık ve bunları DL karıştırıcılarımızda kullandık. ● Top DL mikserler 0.37KW'dan 45KW'a kadar dikey karıştırma sağlayabilir. Ürünlerin yüksek güvenilirliğini sağlamak için tüm ürünler Üst Mühendisler tarafından sıkı bir şekilde denetlenmiştir. ● Mekanik yapısı basit ve kompakttır; kullanımı, bakımı ve onarımı kolaydır ve her şey kullanıcının takdirindedir. ● Orijinal pervane formu debiyi önemli ölçüde artırır. ● Çeşitli salmastra türleri, farklı malzeme ve çalışma koşullarına uygundur ● Motorun sağlam sabitlenmesi titreşimi önemli ölçüde azaltır. ● Isı direnci, dayanıklılık ve düşük gürültü özelliklerine sahip, yüksek verimli, sert dişli dişli şanzıman ● Sabit bilyalı rulman sistemi. Yağlama gerektirmeden uzun süreli kullanım sağlayın.
Explore More

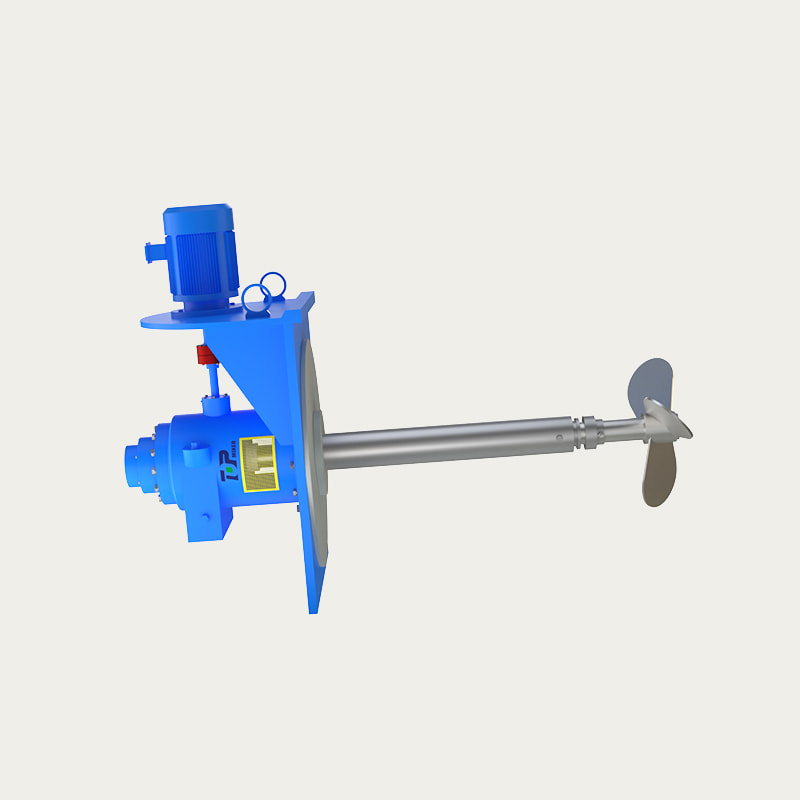

TOPC006 Yağ Tankı Yandan Girişli Mikser
