Alttan Girişli Mikser ve Yandan Girişli Mikser: Hangisini Seçmelisiniz?
Hızlı Karşılaştırma: Alttan Girişli Mikser vs Yandan Girişli Mikser
A alttan girişli karıştırıcı Özellikle süt ürünleri işleme, kozmetik formülasyonu ve biyoteknoloji partileri gibi hijyenik tasarım ve kolay temizlenebilir maddelerin olduğu durumlarda, bir prosesin küçük ve orta boy bir kapta hassas, düşük kesmeli harmanlamaya ihtiyaç duyduğu durumlarda genellikle daha güçlü bir seçenektir. Yandan girişli bir karıştırıcı tipik olarak büyük depolama tankları ve dökme sıvı kapları için daha uygun bir seçimdir; burada ünite, katı maddeleri askıda tutmak ve büyük hacimleri tank çatısını açmadan harmanlamak için tank yan duvarının tabanına yakın bir yere monte edilir. Doğru seçim tank boyutuna, ürün viskozitesine, hijyen gerekliliklerine ve servis için tekneye nasıl erişildiğine bağlıdır.
Tasarım ayrıntılarına derinlemesine girmeden önce, burada her bir konfigürasyonun günlük tesis operasyonlarında ne zaman anlamlı olacağına dair kısa bir özet bulunmaktadır.
- Bir tane seçin alttan girişli karıştırıcı Sık sık temizlik veya sıhhi kullanım gerektiren kaplardaki düşük ila orta viskoziteli sıvılar için.
- Bir tane seçin side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Her iki konfigürasyonu da tamamlamadan önce tank zemin alanını, tavan boşluğunu ve conta bakım erişimini göz önünde bulundurun.
- Her iki konfigürasyon da katıların askıda tutulmasına yardımcı olabilir ancak ideal pervane ve montaj açısı, spesifik parti ve tank geometrisine bağlıdır.
Alttan Girişli Mikser Nedir ( Alt Yem Mikseri ) ve Nasıl Çalışır?
A alttan girişli karıştırıcı Bazen alttan girişli karıştırıcı veya alttan monteli karıştırıcı olarak da adlandırılan karıştırıcı, üst kapak veya yan duvar yerine tankın tabanına monte edilir. Motorlu ve mekanik salmastra düzeneği, pervanenin tabana yakın bir yerde döndüğü kabın içine uzanan nispeten kısa bir mile bağlanarak tank tabanının altına veya doğrudan altına konumlandırılır. Şaft uzunluğu tipik bir üstten giriş düzenlemesinden daha kısa olduğundan, alttan girişli karıştırıcı konfigürasyonu, sürekli çalışma sırasında şaft ve yataklar üzerindeki bükülme yükünü ve titreşimi azaltma eğilimindedir.
Pervane, malzemeyi doğrudan tank tabanından yukarıya doğru çekip dolaştırdığından, bazı proses mühendisleri bu ekipmana "pervane" olarak da atıfta bulunur. alt besleme karıştırıcısı çünkü karıştırma eylemi partiyi kabın tabanından yüzeye doğru etkili bir şekilde besler ve yeniden dağıtır. Sürekli veya yarı sürekli operasyonlarda, tabana monteli karıştırıcı konfigürasyonu pervaneyi tank zeminine yakın tutar, bu da sedimantasyonun meydana gelme ihtimalinin en yüksek olduğu tank tabanı yakınında tutarlı harmanlamayı destekler.
Tipik Alttan Girişli Mikser Bileşenleri
- Tank tabanının altına monte edilmiş doğrudan tahrikli veya dişlisi azaltılmış motor
- Milin tanka girdiği noktada mekanik salmastra yuvası
- Motoru pervaneye bağlayan kısa tahrik mili
- Nazik karıştırma veya hafif katıların süspansiyonu için tasarlanmış düşük kesmeli pervane
- Düzeneği tank tabanına sabitleyen montaj flanşı
Bu kompakt düzenleme yaygın bir nedendir. alttan girişli karıştırıcı Tank etrafındaki zemin alanının sınırlı olduğu ve üstten monteli uzun bir tahrik tertibatının pratik olmadığı tesisler için seçilir.

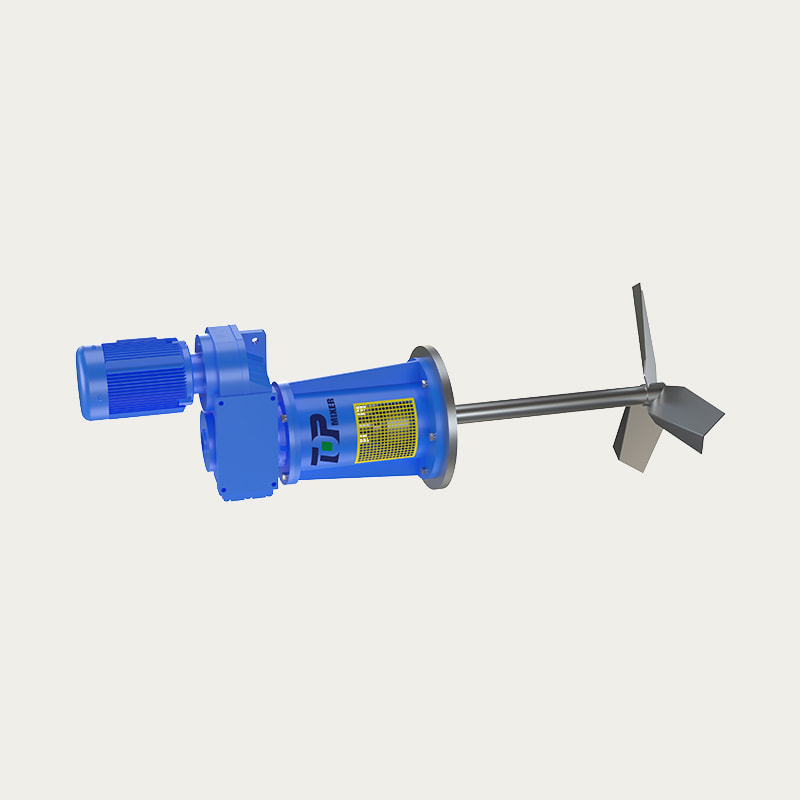

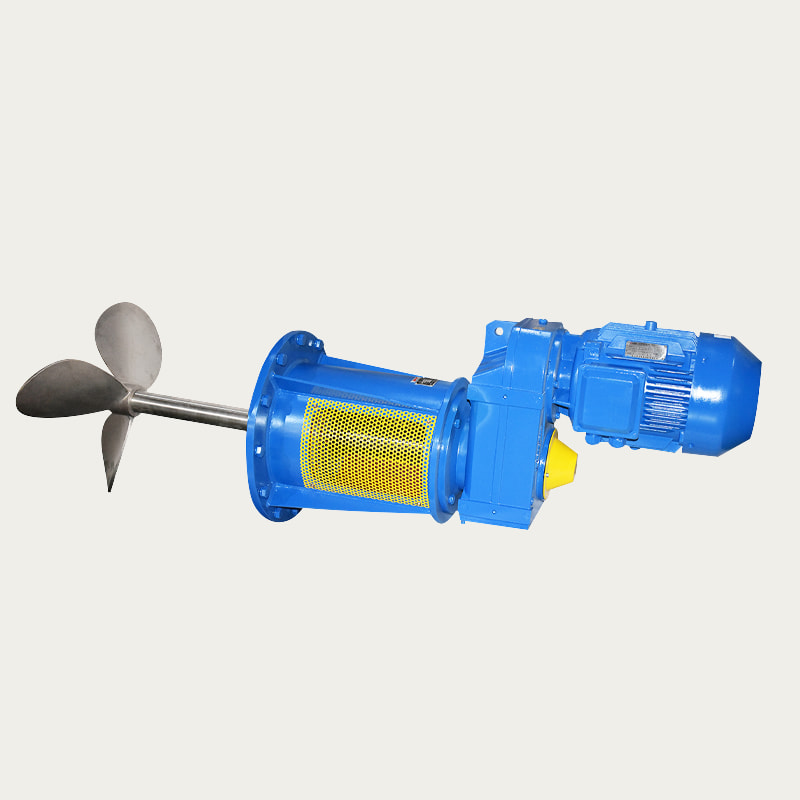

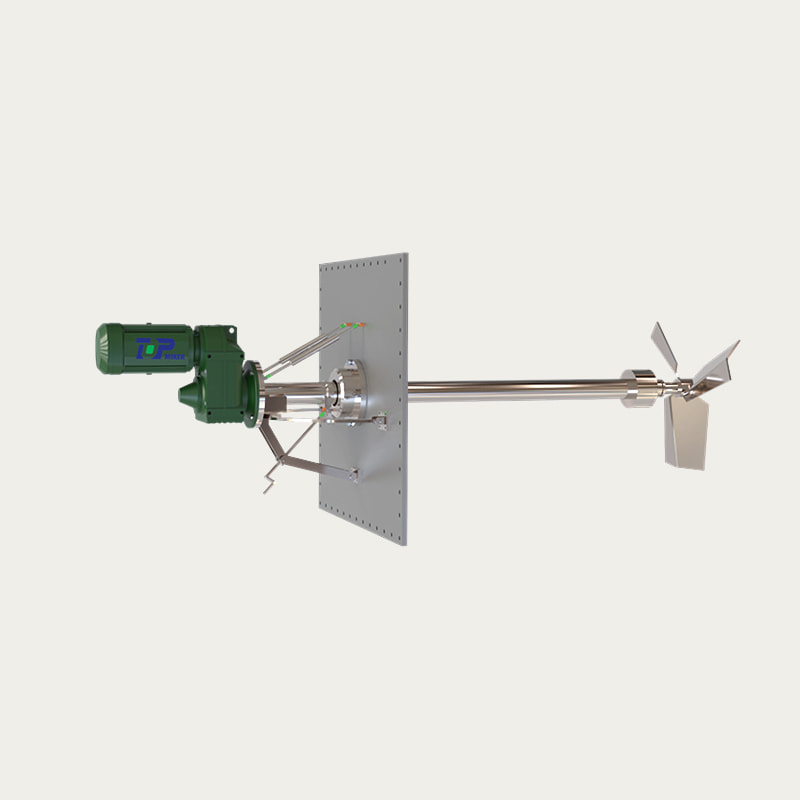

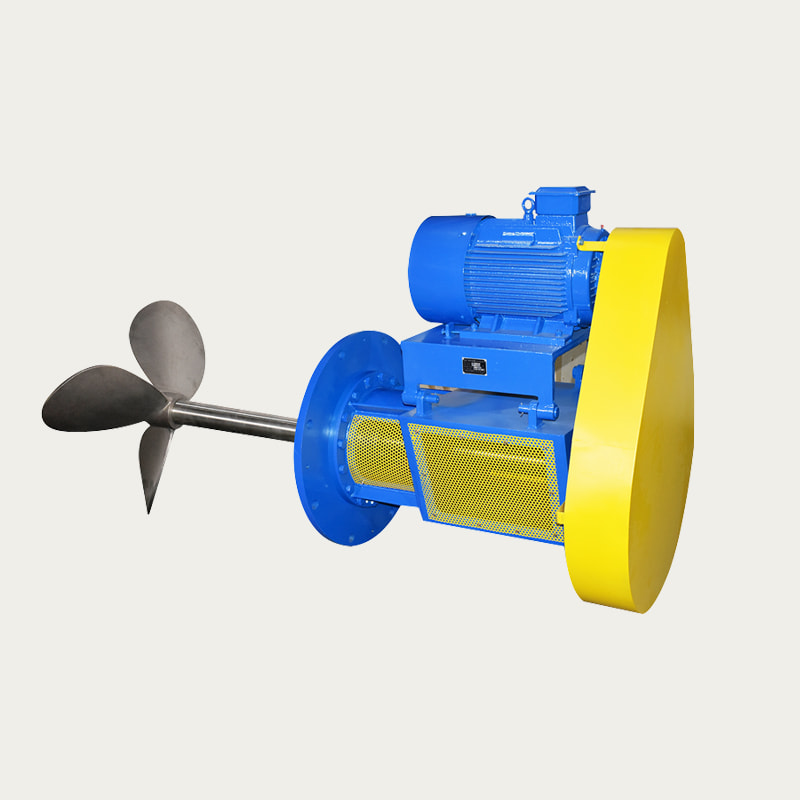

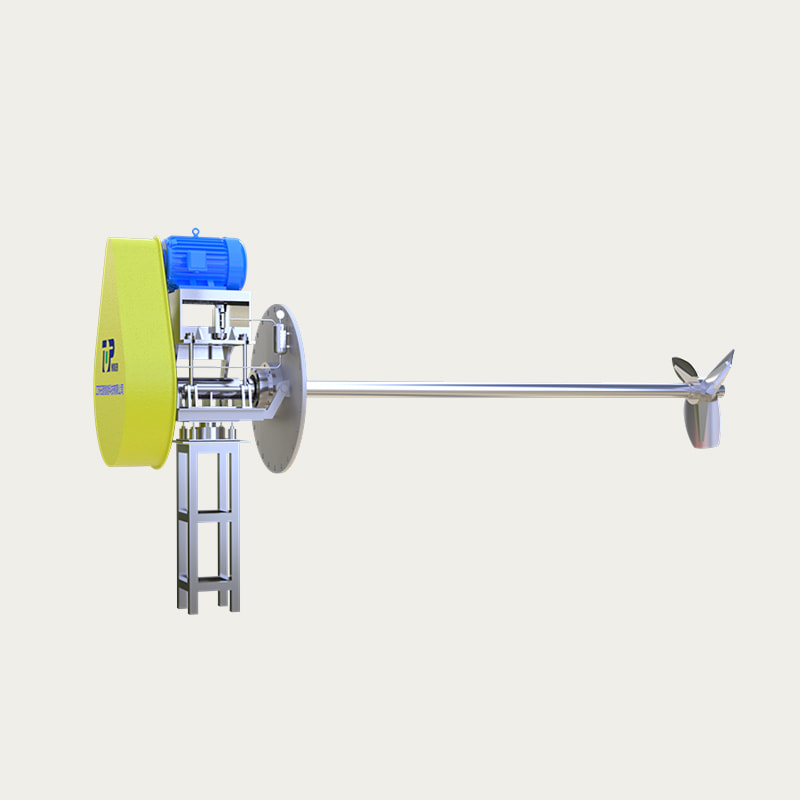

Yandan Girişli Mikser Nedir?
Yandan girişli bir karıştırıcı, bir tankın yan duvarına monte edilir; genellikle kabın alt üçte birlik kısmına yakın bir konuma yerleştirilir ve pervanenin akışı tank zemini boyunca ve karşı duvar boyunca yukarıya doğru yönlendirmesi için hafifçe aşağıya doğru açılıdır. Bu konfigürasyon, tank çatısına veya zeminine nüfuz etme ihtiyacını ortadan kaldırır; bu da yandan girişli karıştırıcıların, üst kapağın halihazırda diğer donanımlar, göstergeler veya erişim kapakları tarafından işgal edilmiş olabileceği büyük depolama ve karıştırma tanklarında yaygın olarak kullanılmasının nedenlerinden biridir.
Tahrik ünitesi tankın dışında, yan duvarda bulunduğundan, motora ve contaya bakım erişimi genellikle tank tamamen boşaltılmadan mümkündür; bu, boşaltmanın zaman alıcı olduğu çok büyük tanklar için pratik bir avantajdır. Yandan girişli karıştırıcılar genellikle küçük parti veya sıhhi işleme tankları yerine büyük kimyasal tanklar, atık su havuzları ve diğer yüksek hacimli kaplar gibi toplu depolama uygulamalarıyla ilişkilendirilir.
Tipik Yandan Girişli Mikser Uygulamaları
- Toplu karıştırma gerektiren büyük çaplı depolama tankları
- Üstten girişli bir sürüş için tavana kolayca erişilemeyen tanklar
- Büyük bir tank zemini alanında çökelmenin engellenmesinin ana amaç olduğu uygulamalar
- Tahrik ünitesine harici bakım erişiminin tercih edildiği gemiler
Alt Girişli Mikser ve Yan Girişli Mikser: Özellik Karşılaştırma Tablosu
Aşağıdaki tablo her konfigürasyonun tipik özelliklerini özetlemektedir. Gerçek özellikler tank tasarımına, parti gereksinimlerine ve ekipmanı sağlayan üreticiye göre değişir.
| Özellik | Alttan Girişli Mikser | Yandan Girişli Mikser |
|---|---|---|
| Montaj Konumu | Tank zemini boyunca | Yan duvar boyunca, tabana yakın açılı |
| Tipik Şaft Uzunluğu | Kısa | Kısa to medium |
| Tipik Kayma Seviyesi | Düşük | Düşük to medium |
| Ortak Tank Boyutu | Küçük ve orta boy gemiler | Büyük ila çok büyük depolama tankları |
| Temizleme Erişimi | Genellikle basittir, kapalı sistemleri destekler | Tank duvarının dışından erişilebilir |
| Tipik Endüstriler | Süt ürünleri, kozmetik, biyoteknoloji, belirli kimyasal tanklar | Toplu depolama, büyük kimyasal ve su arıtma tankları |
| Tipik Viskozite Aralığı | Düşük to medium viscosity | Düşük to medium viscosity, large volume |
Performans Özellikleri Karşılaştırıldı
Fiziksel montaj konumunun ötesinde, iki konfigürasyon, çeşitli pratik süreç değerlendirmelerine göre performans açısından farklılık gösterme eğilimindedir. Aşağıdaki tablo, yaygın olarak tartışılan dört faktör arasında göreceli, açıklayıcı bir karşılaştırma sunmaktadır: kesme kontrolü, temizleme kolaylığı, büyük tanklara uygunluk ve genel ayak izi verimliliği.
Alttan girişli karıştırıcılar kesme kontrolü ve temizleme kolaylığı açısından iyi puanlar alma eğilimindedir; bu da hassas, hijyenik veya kesmeye duyarlı formülasyonlar için tercih edilmelerinin bir nedenidir. Yandan girişli karıştırıcılar, büyük tankın uygunluğu açısından daha iyi puan alma eğilimindedir; çünkü yan duvara montajları, yüksek bir üst montaj düzeneği gerektirmeden büyük tank çapları boyunca toplu karıştırmayı destekler.
Alttan Girişli Mikser Yapısının Açıklaması
Aşağıdaki çizimde, tipik bir alttan girişli mikser kurulumunun genel yapısal düzeni özetlenerek motor, conta, şaft ve pervanenin tank tabanıyla nasıl ilişkili olduğu gösterilmektedir.
Alt Giriş Mikser Düzenini Okuma
Bu düzende motor, tankın altında bulunur ve tank tabanındaki bir mekanik salmastradan geçen kısa bir tahrik miliyle bağlanır. Montaj flanşı tüm düzeneği kaba sabitler ve pervane, tankın hemen içinde tabanın yakınında dönerek proses sıvısını yığın boyunca yukarıya doğru dolaştırır. Bu yakın bağlantılı yapı, bir yapının tanımlayıcı bir özelliğidir. alttan girişli karıştırıcı ve ekipmanın üstten giriş alternatiflerine göre daha az dikey tavan boşluğu gerektirmesinin bir nedeni de budur.
Alttan Girişli Mikserler ve Yandan Girişli Mikserlerin Kullanıldığı Yerler
Alttan girişli mikserler, hijyenik tasarıma, hassas karıştırma işlemine ve kompakt ayak izine değer veren endüstrilerde sıklıkla görülür. Öte yandan yandan girişli mikserler, büyük hacimli yığın depolama ve harmanlama ihtiyaçlarıyla daha yakından ilişkilidir. Aşağıdaki sütun grafiği, ortak sektörler genelinde genel, kesin olmayan bir kullanım modelini göstermektedir.
alttan girişli karıştırıcı for chemical tanks Nazik karıştırmanın tercih edildiği ve zemine monte erişimin rutin bakımı kolaylaştırdığı karıştırma, nötrleştirme ve reaksiyon kaplarında pratik bir seçenektir. Benzer şekilde, bir alttan girişli karıştırıcı for storage tanks genellikle taban alanının sınırlı olduğu ve tanka üstten erişimin borular, platformlar veya diğer sabit ekipmanlarla kısıtlandığı durumlarda seçilir. Bu arada, önceliğin büyük miktarda sıvıyı eşit şekilde harmanlanmış halde tutmak olduğu çok büyük su arıtma ve toplu kimyasal depolama tanklarında yandan giriş konfigürasyonları yaygın olmaya devam etmektedir.
Viskozite, Katı Madde Süspansiyonu ve Parti Boyutuyla İlgili Hususlar
Tank boyutu ve ürün viskozitesi, bir ürünü karşılaştırırken en pratik faktörlerden ikisidir. alttan girişli karıştırıcı yandan girişli mikser ile. Aşağıdaki çizgi grafik, tipik proses mühendisliği modellerine göre tank boyutu arttıkça uygunluğun nasıl değişme eğiliminde olduğuna dair genel bir eğilimi göstermektedir.
Genel olarak, tank boyutu küçükten orta seviyeye doğru ilerledikçe, alttan girişli bir karıştırıcı güçlü bir uyum sağlama eğilimindeyken, tank çapı çok büyüdükçe yandan girişli bir karıştırıcı giderek daha pratik hale gelir; bunun temel nedeni, yan duvar montajının uzun bir tahrik tertibatı ihtiyacını ortadan kaldırması ve büyük boyutlu kaplarda harici bakım erişimini basitleştirmesidir.
Çok Faktörlü Karşılaştırma
radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.
Birlikte ele alındığında, bu karşılaştırmalar şunu gösteriyor: alttan girişli karıştırıcı kesme kontrolü, temizleme kolaylığı ve sıhhi proses uyumu konularında lider olma eğilimindeyken, yandan girişli mikser büyük hacimli uygunlukta lider olma eğilimindedir. Her iki konfigürasyon da her faktörde evrensel olarak daha iyi değildir; bu nedenle mikser tipini spesifik tank ve prosesle eşleştirmek pratik yaklaşımdır.
Temizlik ve Bakım Farkları
Rutin bakım planlaması çoğunlukla mikser tahrikinin ve contasının tanka ve çevresindeki zemin alanına göre nereye yerleştirildiğine bağlıdır.
- Alttan girişli bir karıştırıcı, contayı tank tabanına yerleştirir; bu, kapalı sistem çalışmasını destekleyebilir ve rutin temizlik döngüleri sırasında ürünün maruz kalma olasılığını azaltır.
- Yandan girişli bir karıştırıcı, contayı tankın yan duvarına yerleştirerek teknisyenlerin tankın altındaki alana erişmeye gerek kalmadan tahrik ve contaya tankın dışından bakım yapmasına olanak tanır.
- Alttan girişli mikser kurulumları genellikle küçük bir bakım çukurundan veya motora ve salmastra yuvasına bakım yapmak için tankın altındaki erişilebilir zemin alanından yararlanır.
- Yandan girişli mikser kurulumları tipik olarak tankın altından ziyade tankın yan duvarı boyunca boş alan gerektirir; bu da bazı tesislerde yerleşim planlamasını kolaylaştırabilir.
Her iki konfigürasyon da nispeten uzun servis aralıklarını destekleyen mekanik contalarla tasarlanabilir, ancak gerçek bakım programı işlenen ürüne, çalışma sıcaklığına ve partiler arasında tankın ne sıklıkla temizlendiğine bağlıdır.
Alttan Girişli Mikser ve Yandan Girişli Mikser Arasında Nasıl Seçim Yapılır
following steps outline a practical way to work through the decision for a specific tank and process.
- Büyük çaplı toplu depolama tankları yandan girişli karıştırıcıyı tercih ederken, küçük ve orta boyutlu proses kapları genellikle alttan girişli karıştırıcıyı tercih ettiğinden, tank boyutunu ve şeklini doğrulayın.
- Süt ürünleri, kozmetik veya biyoteknoloji uygulamalarındaki düşük kesmeli formülasyonlar genellikle alttan girişli bir karıştırıcıdan yararlandığından, ürün viskozitesini ve kayma hassasiyetini gözden geçirin.
- Tankın altındaki mevcut taban alanı ile tankın yan duvarı boyunca olan alanı kontrol edin, çünkü bu genellikle hangi montaj tarzının fiziksel olarak pratik olduğunu belirler.
- Alttan girişli karıştırıcılar sıklıkla kapalı, sıhhi işleme ortamları için seçildiğinden, temizleme sıklığını ve hijyen gerekliliklerini göz önünde bulundurun.
- Tankın servis için kolayca boşaltılıp boşaltılamayacağı veya harici yan duvar erişiminin tercih edilip edilmeyeceği de dahil olmak üzere bakım erişim ihtiyaçlarını değerlendirin.
- Belirli partiyi, tank çizimini ve proses hedeflerini inceleyebilecek nitelikli bir karıştırma ekipmanı tedarikçisiyle pervane tipini ve montaj ayrıntılarını tartışın.
Wuxi Üst Mikser Ekipmanı Hakkında: Alttan Girişli Mikser Üreticisi
Wuxi Top Mixer Equipment Co., Ltd., Wuxi'deki Yangtze Nehri Deltası ekonomik bölgesinde bulunan üretim üssü ile 2003 yılında kuruldu. olarak alttan girişli karıştırıcı manufacturer , şirket çeşitli proses endüstrileri için araştırma, tasarım ve üretimi kapsayan sıvı, toz ve bulamaç karıştırma ekipmanlarına odaklanmaktadır. Organizasyon, toz ve bulamaç karıştırma bölümü, biyokütle enerjisi ve çevre koruma bölümü, gıda ve ilaç bölümü ve mühendislik ekiplerinin her uygulama alanının özel gereksinimlerine odaklanmasına olanak tanıyan bir ince kimyasal karıştırma bölümü dahil olmak üzere özel bölümler etrafında yapılandırılmıştır.
company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Sıkça Sorulan Sorular
| S1: Alttan girişli karıştırıcı nedir? Alttan girişli karıştırıcı, pervane şaftının üst veya yan duvar yerine alttan girdiği, bir tankın tabanına monte edilen endüstriyel bir karıştırma cihazıdır. Bu tasarım, proses kaplarında doğrudan tahrikli çalışmayı ve yumuşak, düşük kesmeli harmanlamayı destekler. | S2: Alttan girişli karıştırıcı nedir? Alttan girişli karıştırıcı, karıştırıcı şaftı ve pervanenin tank tabanına monte edildiği, alttan girişli karıştırıcıyla aynı ekipman kategorisine karşılık gelir. Karıştırıcı terimi, proses mühendisliğinde yaygın olarak karıştırıcı ile birbirinin yerine kullanılır. |
| S3: Alttan girişli mikser nasıl çalışır? motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | S4: Alttan monteli mikser ne için kullanılır? Alttan monteli bir karıştırıcı genellikle süt ürünleri, kozmetik ve biyoteknoloji uygulamalarında düşük ila orta viskoziteli sıvılarda katıların harmanlanması, homojenleştirilmesi ve çökelmesini önlemeye yardımcı olmak için kullanılır. |
| S5: Alttan girişli mikserin avantajları nelerdir? Ortak avantajlar arasında kompakt ayak izi, basit temizleme erişimi, hassas formülasyonlar için düşük kesmeli karıştırma, kapalı tank sistemleriyle uyumluluk ve azaltılmış boşluk payı ihtiyaçları yer alır. | Soru 6: Alttan girişli karıştırıcılar nerede kullanılır? y are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| S7: Alttan girişli karıştırıcı ve üstten girişli karıştırıcı Üstten girişli bir mikser, daha uzun bir şaft ve çatıya monte destek ile yukarıdan girerken, alttan girişli bir mikser, daha kısa bir şaft ve azaltılmış tavan boşluğu gereksinimi ile zeminden girer. | S8: Alttan girişli ve yandan girişli mikserler Alttan girişli bir karıştırıcı tank tabanına nüfuz eder ve daha küçük, hassas karıştırma ihtiyaçlarına uygundur; yandan girişli bir karıştırıcı ise tabana yakın yan duvara nüfuz eder ve büyük hacimli depolama tanklarına uygundur. |
| S9: Alttan girişli karıştırıcı yüksek viskoziteli sıvılar için uygun mudur? Alttan girişli karıştırıcılar genellikle düşük ve orta viskoziteli sıvılara daha uygundur. Daha yüksek viskoziteli ürünler genellikle bu konfigürasyonun yanı sıra ek pervane ve güç incelemesi gerektirir. | S10: Alttan girişli bir karıştırıcı katıları askıya alabilir mi? Evet, alttan girişli bir karıştırıcı, özellikle zemine yakın pervaneden eşit akışı destekleyen yuvarlak veya eğimli tabana sahip tanklarda, hafif ila orta yoğunluktaki katıların askıda tutulmasına yardımcı olabilir. |
